（1）接線圖

圖2-19-6是7200GS變頻器的標準接線示例。現在，為圖2-19-6 :

編寫以下描述。

（1）是絕緣電線，是絕緣雙絞線。

（2）端子15:輸出+ 15V，最大20mA。

（3）端子13和14不能同時使用（如果同時使用，則將頻率命令加在一起）。

（4）端子符號:◎表示主電路端子，○表示控制電路端子。

（5）多功能模擬輸出是用于儀表等指示器的專用模擬輸出。請勿用于控制系統的反饋控制。如果需要使用反饋信號，則可以選擇可選的接口卡（AO-12卡）。

（2）接線端子描述

1.主電路端子

有關主電路端子塊的說明，請參見表2-19-2。

表2-19-2主電路端子塊說明

馬力

終端標記

440V 25HP 220V 25?100HP

440V 30?400HP

R/L1主電路電源輸入S/L2T/L3U/T1變頻器輸出V/T2W/T3B1/P●B1/P-B2:外部制動電阻

●B1 /P-?:直流電源輸入

－B2－?●⊕-?:直流電源輸入或外部制動檢測模塊⊕-E（）接地端子（第三類接地，接地電阻小于100Ω）

2.控制電路端子

有關控制電路端子塊的說明，請參見表2-19-3。

表2-19-3控制電路端子塊說明

類型編號名稱端子功能信號電平操作

轉動

輸入

輸入

字母

號碼

1“閉合”運行/停止→正向，“斷開”→直流24V，8mA光耦斷開連接2“閉合”反向/停止→反向，“斷開”→停止3外部異常輸入“閉合”→異常，“斷開”→正常4異常返回“關閉”→返回

續表

類型編號名稱端子功能信號電平操作

轉動

輸入

輸入

字母

號碼

5主/輔助速度開關“關閉”→輔助頻率命令DC 24V，8mA光電耦合器絕緣6多速度命令2“關閉”→多速度命令2有效7英寸移動命令“關閉”→英寸操作8外部BB“關閉”→變頻器停止將111的公共端子輸出為8級

比率

。 輸入

輸入

字母

號碼

15速度命令功率速度命令設置電源端子+ 15V，最大20mA 13主速度命令0?10V/100％頻率0?+ 10V（20kΩ）144?20mA/100％頻率4?20mA（250Ω ）16輔助頻率指令0?10V/100％頻率0?+ 10V（10kΩ）17公共端子13,14,16頻率指令公共端子-12屏蔽雙絞線端子連接絕緣雙絞線屏蔽護套傳輸

旋轉 輸入

退出

字母

號碼

9操作期間的信號輸出

（否）

操作端子9-10導電觸點容量:

250 VAC，1 A

30VDC，小于1A

零速檢測最小頻率（Cn-07）低于1025為低電平，集電極開路輸出:

48V，小于50mA

。 26在設定頻率的±1％以內的速度一致檢測為LOW電平27端子25、26公共端子-18輸出信號異常

18-20:NO

19-20:NC

:異常時端子18-20關閉

端子19-20打開

觸點容量:

250VAC，1A

30VDC，小于1A

1920模擬

輸出

21頻率表輸出0?10V/100％頻率0?10V，最大2mA以下22共用端子

注意端子⑤?⑧，⑨?⑩，（21）?（22），（25）?（27）出廠設置。

（3）主電路內部接線

7200GS系列各種型號變頻器的主電路內部布線如圖2-19-7所示。

（4）主電路外部接線的通用組件

在7200GS的交流電源和電源輸入端子R.S.T之間，應安裝一個非熔斷器（QF），并根據需要安裝一個電磁接觸器（KM）。當安裝了漏電斷路器以進行漏電保護時，請選擇一個靈敏度電流為200 mA或更高且操作時間為0.1 s或更長的斷路器，以防止漏電斷路器發生故障。表2-19-4列出了主電路外部接線的常用組件。

表2-19-4接線設備選擇

220V級7200GS逆變器電纜（mm2），無保險絲

開關③

電磁接觸器③最大施加功率

功率HP（kW）

評分

（kVA）

額定電流

（A）

主電路①接地線

E [G]

控制線②25（18.5）348802140.5?2TO-225S

（150A）

CN-8030（22）419630140.5?2TO-225S

（175A）

CN-100

續表

220V級7200GS逆變器電纜（mm2），無保險絲

開關③

電磁接觸器③最大施加功率

功率HP（kW）

評分

（kVA）

額定電流

（A）

主電路①接地線

E [G]

控制線②40（30）5413060220.5?2TO-225S

（175A）

CN-12 550（37）5716060×2P220.5?2TO-225S

（200A）

CN-15060（45）6718360×2P220.5?2TO-225S

（225A）

CN-18075（55）8522460×2P300.5?2TO-400S

（300A）

CN-300100（75）128300100×2P500.5?2TO-400S

（400A）

CN-300440V級7200GS變頻器電纜線(mm2)無熔絲

開關③

電磁接觸器③最大適用馬

力數HP(kW)

額定

(kVA)

額定電流

(A)

主回路①接地線

E[G]

控制線②25(18.5)3440880.5～2TO-100S

(75A)

CN-5030(22)41481480.5～2TO-100S

(100A)

CN-5040(30)54642280.5～2TO-100S

(100A)

CN-6550(37)688022140.5～2TO-125S

(125A)

CN-8060(45)829638140.5～2TO-225S

(175A)

CN-10075(55)11012860220.5～2TO-225S

(175A)

CN-125100(75)13816560×2P220.5～2TO-225S

(225A)

CN-150125(90)18019260×2P300.5～2TO-400S

(300A)

CN-300150(110)19522460×2P300.5～2TO-400S

(300A)

CN-300175(132)230270100×2P500.5～2TO-400S

(400A)

CN-300215(160)260300100×2P500.5～2TO-400S

(400A)

CN-300250(185)290340250×2P500.5～2TO-600S

(600A)

S-K400④

(450A)

300(220)385450250×2P600.5～2TD-800S

(800A)

S-K600④

(800A)

①動力線包括R/L1,S/L2,T/L3,U/T1,V/T2,W/T3,(+),(-)。

②控制線為控制基板之端子配線。

③表中之QF及KM型式為臺安產品編號,亦可使用相同額定之其他廠牌。為降低雜訊干擾,請記得在KM之線圈兩端加裝R-C突波吸收器(0.1μf/1000VDC,10Ω/5W)。

④表中之KM型式為三菱產品編號,亦可使用相同額定之其他廠牌。

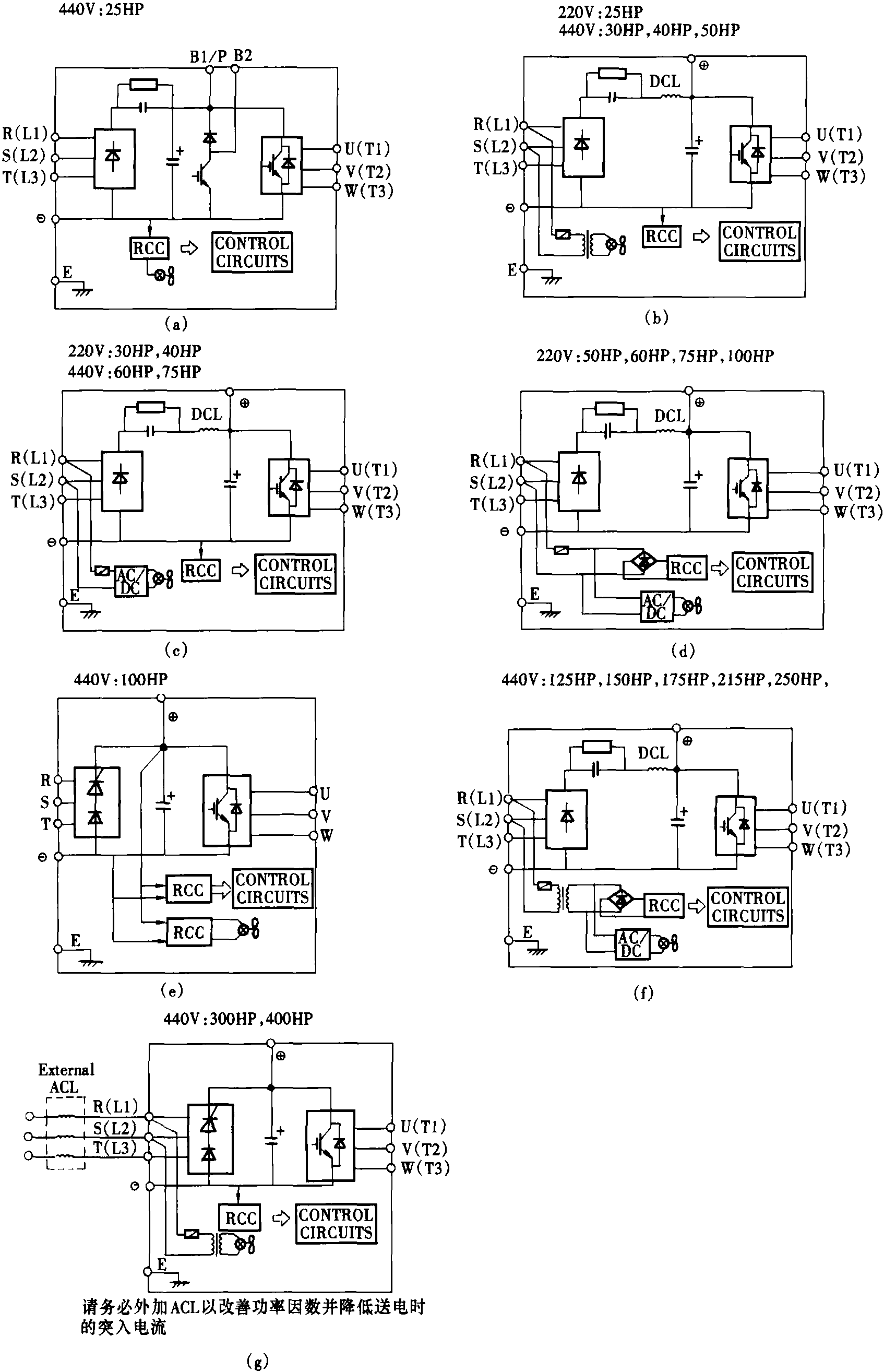

圖2-19-7 7200GS軟起動器各機型主回路內部配線圖

(五)外部配線注意事項

1.控制回路配線

(1)控制回路配線必須與主回路配線(R/L1、S/L2、T/L3、U/T1、V/T2、W/T3)及其他動力線分離配線,以避免雜訊干擾。

(2)接點輸出端子⑨、⑩、(18)、(19)、(20),必須與①～⑧、(21)、(22)、(25)、(26)、(27)及(11)～(17)分離配線。

(3)為了防止雜訊干擾,控制回路配線必須使用遮蔽隔離絞線,請參考圖2-19-8,其配線距離不可超過50m。

2.主回路配線

(1)輸入電源R/L1、S/L2、T/L3,不必考慮相序關系。

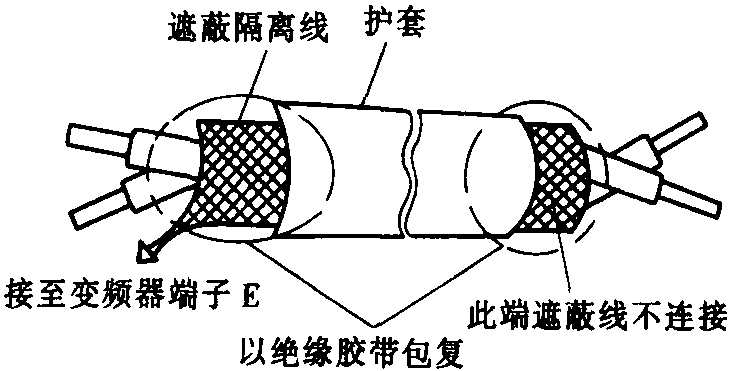

圖2-19-8 隔離絞線(屏蔽線)的處理圖

(2)輸入電源不可接至變頻器輸出端子U/T1、V/T2、W/T3。

(3)變頻器輸出端子U/T1、V/T2、W/T3接至電動機U/T1、V/T2、W/T3端子,若變頻器執行正轉指令而電動機反轉時,只需將電動機U/T1、V/T2、W/T3任意兩線對調即可。

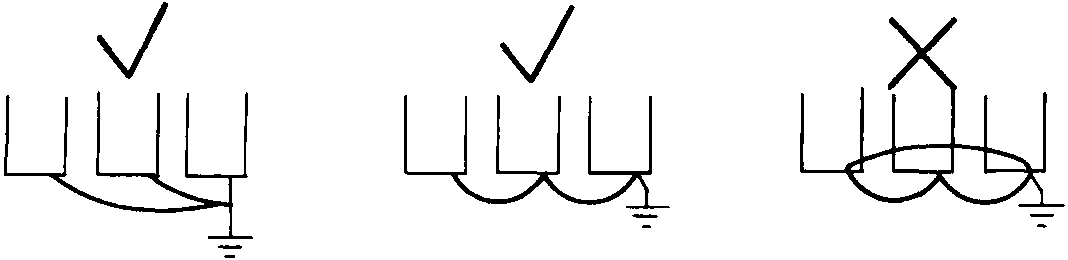

圖2-19-9 多臺變頻器的多根接地線的連接方法圖

(4) 變頻器輸出端絕不可連接改善功因用的電容器或LC、RC雜訊濾波器。

3.接地線

(1)接地端子(E)以第三種接地方式接地 (接地電阻100Ω以下)。

(2)變頻器接地線不可與電焊機、大馬力電動機等大電流負載共同接地,必須分別接地。

(3)接地線大小依電器設備技術基準之規定,接地線愈短愈好。

(4)多臺變頻器共同接地時,請參考圖2-19-9,勿形成一接地回路。
