380v電機四根線接線圖(怎樣能分辨出哪三根是接380v的)

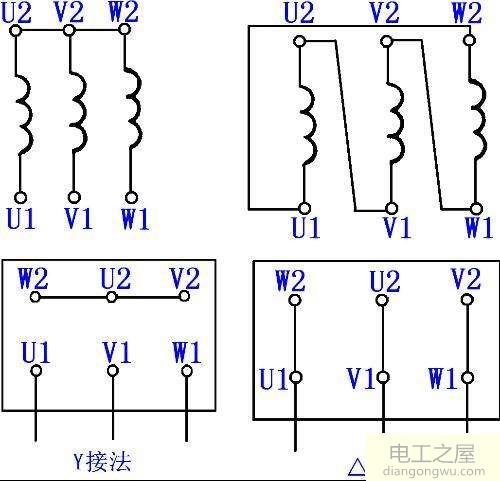

首先，電動機有兩種接線方法。一個是增量連接，另一個是Y連接。不管采用哪種接線方式，電動機均具有6條引線。對于新建的電動機，通常只需標記上端，前端和最后端，并預先連接電線即可在安裝時將電線連接到正確的上端。

但是，對于使用過的和維修過的電動機，由于引線的原因，繞組的末端可能不確定。此時，在接線和使用之前必須準確判斷繞組的末端，否則必須使用電動機。它不會旋轉。這是區分電動機端頭的兩種最常用的方法。

方法1：使用萬用表和電池檢查定子繞組的末端。

1.使用萬用表電阻文件，測量每個相繞組的兩個導線端，電阻值最小的兩個端是單相繞組。

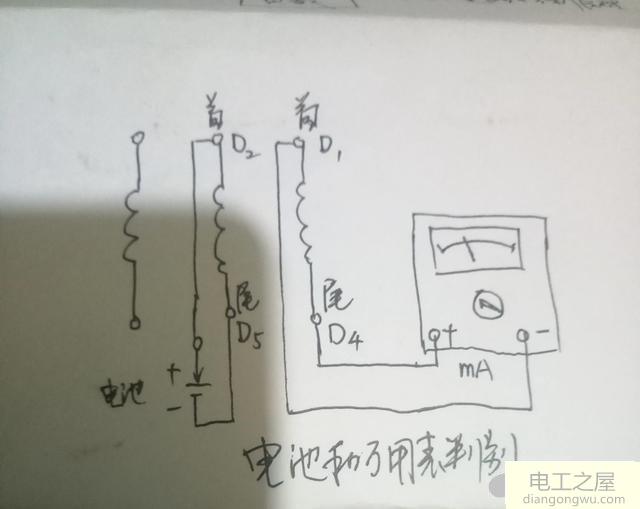

2.將萬用表選擇器開關切換到直流電流測量模式（也可以使用直流電壓模式）。該范圍應更小，以使指針偏差明顯。標記所有相繞組的兩條線的末端，如下所示：第一端D1。然后將端D4的標記連接到萬用表，指定第一端D1連接到儀表的負極，而端D4連接到儀表的正極。然后將另一相繞組的電線的一端連接到電池的負極，并將電線的另一端連接到電池的正極。同時，要注意手的瞬時偏斜方向。向前轉動手（向右轉動），它將觸摸電池的正極。接觸的電線末端用D2標記，連接到電池負極的電線末端用D5標記。如果將針暫時翻轉（向左旋轉），則繞線的尖端將與上述判斷相反。

3.萬用表和繞組之間的連接不動。使用與上述相同的方法，確定三相繞組的第一端和第二端。該方法的原理與使用變壓器的電磁感應原理的第一種方法相同。需要注意的不是在電池?cái)嚅_繞組時立即換手，而是在連接電池時觀察指針偏轉的方向。

方法2：使用轉子的剩磁來區分定子繞組的頭端和尾端。

1.與上述第一種方法相同，使用萬用表的電阻文件查找同一相繞組的兩條線的末端。

2.并聯連接三相繞組，在萬用表的毫安范圍或低壓范圍內測量并聯繞組上的電流或電壓，并同時旋轉轉子。時鐘不動的事實表明三個頭端D1，D2和D3連接在一起，而三個頭端D4，D5，D6連接在一起。振動的手意味著該階段不會開始也不會結束。此時，您可以逐步調整每個階段的繞組頭，并在觀察到手搖動直到停止運動后，標記繞組頭和尾部的末端。
