三角形接法的大功率電機在啟動時為什么要接成星形(三相電機三角形接線圖)

僅在電動機啟動時才需要Y型連接。需要正常運轉時，請連接△型鼠籠型異步電動機。在啟動時，我們將三相定子繞組連接成Y形。電動機起動后，當速度達到或接近額定速度時，三相定子繞組變?yōu)椤餍尾⒄９ぷ鳎@種起動方式稱為Y到△降壓起動方式。

當電動機以Y?△起動時，為什么我可以降低起動電壓？

Y型和△型電路中的線電壓，相電壓，線電流和相電流之間的關系在此不再贅述。根據該關系的原理，當三相繞組以三角形連接時，每個相繞組的相電壓等于電源的額定線電壓。呈Y形，每個相繞組的相電壓為電源的1 /√3額定線電壓（例如57.7％）。因此，當電動機的三相定子繞組連接到Y(jié)形起動器時，每個相繞組的電壓為△形（即，僅為起動電壓的額定電壓的57.7％）。

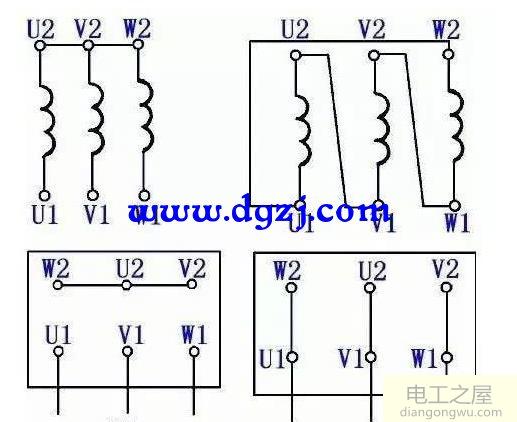

Y?△減壓開始原理
