        交流伺服電機調速原理(變頻器有幾種調速方式)

        發布時間:2021-03-08 12:00


        由于只要改變交流伺服電動機的電源頻率f1即可改變電動機速度,所以最常用的交流伺服電動機速度控制是變頻調速。

        變頻調速的主要環節是為交流電動機提供變頻電源的逆變器。

        變頻器分為AC-AC頻率轉換和AC-DC-AC頻率轉換。

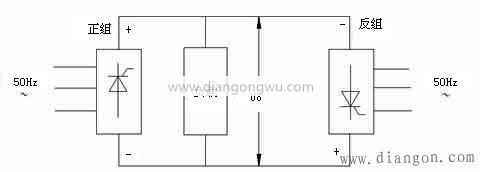

        1)交-交變頻


        當使用可控硅整流器直接將工頻AC(頻率為50Hz)轉換為低頻脈動AC時,正組輸出正脈沖,而反向組輸出負脈沖。交流電脈動的基本波如下。需要變頻電壓。

        通過該方法獲得的交流電具有較大的波動,最大頻率為逆變器輸入的工頻電壓頻率。

        2)交-直-交變頻


        它是一種可變頻率電壓,需要方波的基波首先將AC整流為DC,然后將DC電壓轉換為方波電壓。

        這種調頻方法交流電波動小,調頻范圍比較寬,調整線性好。

        在AC-DC-AC變頻中,根據是否可以調節中間DC電壓,并根據中間DC電路的能量存儲,將其分為中間DC電壓可調PWM逆變器和中間DC電壓固定PWM逆變器,該元件是一個大電容器,但仍然將大電感分為電壓型逆變器和電流型逆變器。

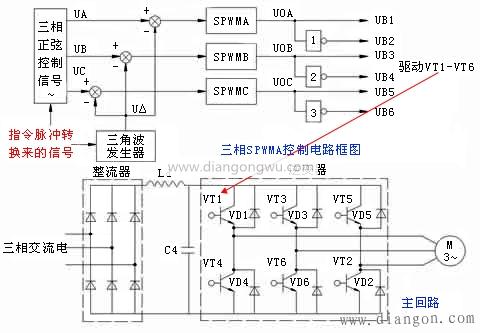

        SPWM(正弦波PWM)逆變器是目前使用最廣泛,最基礎的AC-DC-AC電壓逆變器,并且已廣泛用于AC速度控制系統中。

        SPWM可變電壓逆變器調制原理(例如單相)

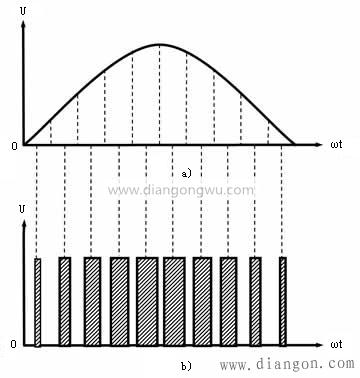

        正弦脈沖寬度調制(SPWM)波形:一系列振幅相等,寬度不相等的矩形脈沖稀疏,為正弦波。

        等價原理:將一個正弦波分為n個相等的部分,每個間隔的區域由等幅且寬度不相等的矩形區域代替。正弦波的正負一半是通過這種方式處理的。

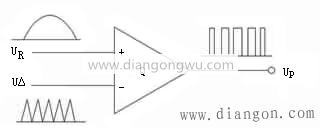

        SPWM控制波生成:正弦波-三角波調制。


        Q——電壓比較器

        UR——從命令脈沖,正弦控制波轉換而來。

        UΔ——三角波發生器。

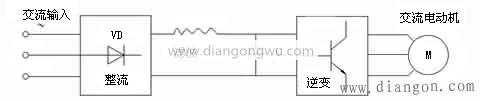

        整流器將三相市電頻率交流電轉換為直流電。

        逆變器通過將直流電壓轉換為三相交流電源來驅動電動機。
