例6 用PLC控制變頻與工頻(工頻變頻轉換線路圖)

電路如圖4-6（a）所示，其主電路與“使用繼電器在變頻和工業頻率之間切換”的應用示例相同。 SA1用于控制PLC的運行，SA2用于在工頻運行和變頻運行之間切換。 SF1，ST1，SF2和ST2按鈕的功能與“使用繼電器進行開關頻率轉換和工業頻率”電路相同。

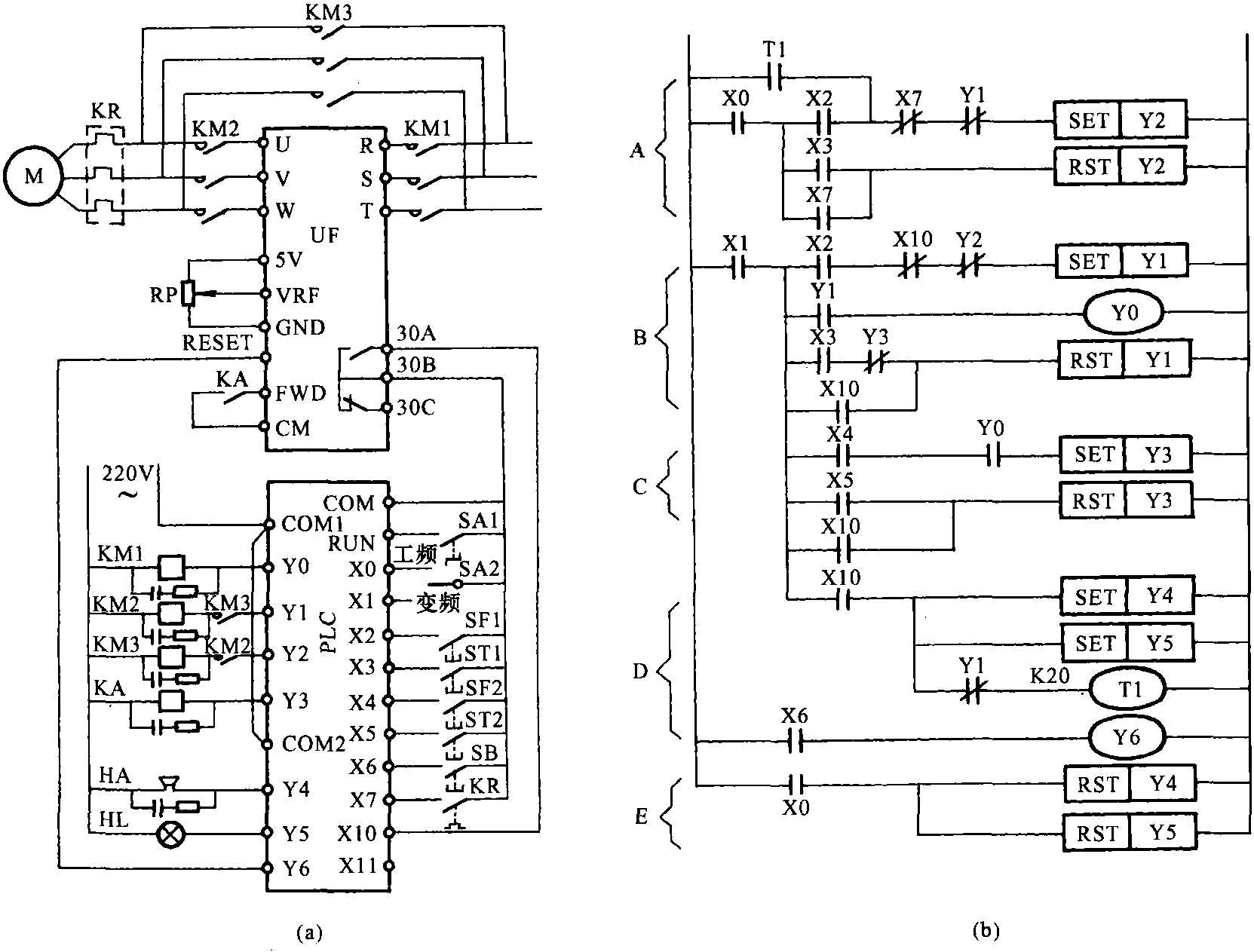

圖4-6 PLC控制變頻器和工業頻率電路

（a）PLC控制切換電路； （b）切換控制梯形圖

PLC梯形圖如圖4-6（b）所示，為便于說明，梯形圖分為5個部分：A部分，B部分，C部分，D部分和E部分。描述如下：

——節“電源頻率操作”節。首先，將選擇器開關SA2轉到“工頻運行”位置，以使輸入繼電器X0工作并準備工頻運行。當按下啟動按鈕SF1時，輸入繼電器X2起作用，輸出繼電器Y2起作用并保持不變，接觸器KM3起作用，并且電動機以工頻電壓起動并起作用。當按下停止按鈕ST1時，輸入繼電器X3被激活，輸出繼電器Y2被“復位”，接觸器KM3斷電，電動機停止工作。電動機過載時，熱繼電器觸點KR閉合，輸入繼電器X7激活，輸出繼電器Y2和接觸器KM3依次復位，電動機停止運行。

B部分——頻率轉換通電部分。首先，將選擇器開關SA2轉到“變頻運行”位置，以使輸入繼電器X1工作并為變頻工作做準備。當按下啟動按鈕SF1時，輸入繼電器X2起作用，而輸出繼電器Y1起作用并保持。一方面，接觸器KM2被激活，并且電動機連接到變頻器的輸出端子。另一方面，輸出繼電器Y0被激活并且接觸器KM1被激活，從而接通逆變器的電源。按下停止按鈕ST1激活輸入繼電器X3，“復位”輸出繼電器Y1，并且在Y3無效或已復位的前提下復位接觸器KM2，從而斷開電動機之間的連接。和逆變器。同時，輸出繼電器Y0和接觸器KM1也被依次復位，從而切斷了逆變器的電源。

C部分——變頻工作部分。根據SF2，輸入繼電器X4起作用：在Y0起作用的前提下，輸出繼電器Y3起作用并保持，繼電器KA起作用，變頻器的FWD接通，電動機啟動。加速運行并進入變頻工作階段。同時，Y3的常閉觸點會暫時禁用“停止按鈕” ST1，從而防止在電動機運行時直接切斷逆變器電源。按下ST2時，輸入繼電器X5被激活，輸出繼電器Y3被復位，繼電器KA斷電，逆變器的FWD斷開，電動機開始減速并停止。

D部——變頻器跳閘部。當變頻器由于故障跳閘并且變頻器的“ 30B-30A”閉合時，PLC的輸入繼電器X10起作用，一方面，Y1和Y3復位，以便輸出繼電器Y0，接觸器KM2和KM1，繼電器KA也被連續復位，變頻器停止工作。另一方面，輸出繼電器Y4和Y5被激活和保持，并且蜂鳴器HA和指示燈HL被激活以執行聽覺和視覺警報。同時，當Y1復位時，時間繼電器T1開始計時，經過延時后，常開觸點閉合，因此輸出繼電器Y2被激活并保持，電動機進入工頻運行狀態。

E段——錯誤處理段。發出警報后，操作員必須立即將SA切換到“工頻運行”位置。此時，輸入繼電器X0起作用，而控制系統正式切換到工頻運行模式，另一方面，將Y4和Y5復位以停止聲光警報。處理了逆變器的故障并再次打開電源后，必須首先按下復位按鈕SB才能使X6工作，Y6才能工作，然后打開逆變器的RESET來復位故障狀態。逆變器。
