如何檢測電機圓跳動？

整個電機的圓跳動包括三個內容：(1)電機軸延伸到電機軸或旋轉軸的圓跳動；(2)繞線轉子電機集電環表面繞電機軸或旋轉軸跳動；(3)檢查法蘭端蓋接頭及其法蘭配合面的徑向圓跳動是否符合要求，并檢查帶有法蘭端蓋接頭的電機的法蘭配合面和軸向圓跳動。參考資料女士今天簡要介紹了這一項目。

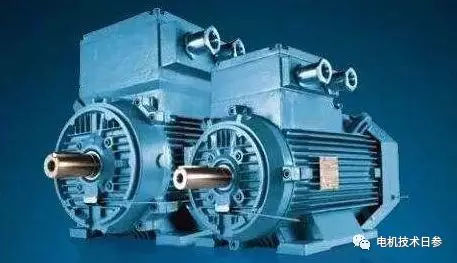

軸伸和集電環徑向圓跳動的檢測

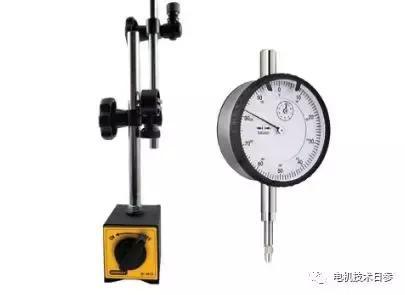

可以使用帶磁性座的杠桿千分表或帶杠桿千分表的高度尺。從實際測試經驗來看，帶磁座的杠桿百分表更方便。本文以帶磁座的杠桿千分表為例，簡述其測量方法。

將千分表的磁座吸附在靠近被測點的鐵質平臺或電機端蓋上，并保證吸附過程中的牢固性，以防吸附不可靠而損壞量具。

調整千分表的支撐桿，使儀表的測量桿頭接觸被測點。對于軸向延伸和集電環，測量點應位于其軸向長度或?qū)挾鹊闹悬c(diǎn)。

對千分表施加一定的頂力后，擰緊各折疊點的螺絲，將千分表調至零位(即，將表盤環0位置與指針對準)。

緩慢轉動電機軸一周(避開軸伸檢測的鍵槽，以免損壞表頭)，記錄儀表指針的最大擺動范圍。上述擺動范圍值是測得的軸伸或滑環的徑向圓跳動值。例如，如果指針在0.01毫米和-0.02毫米之間擺動，擺動范圍為0.03毫米，即徑向圓跳動值為0.03毫米。

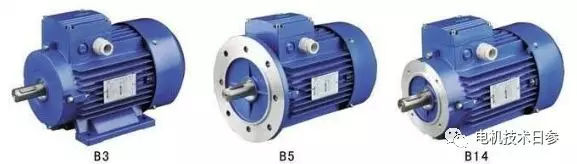

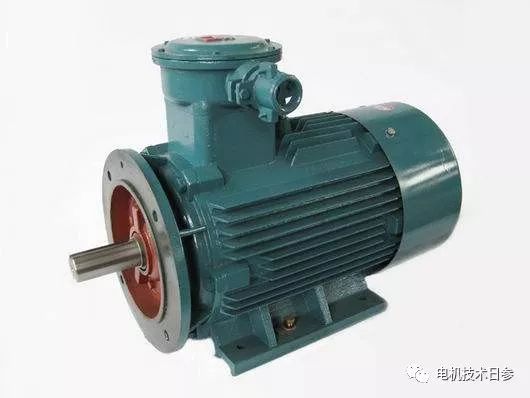

法蘭端蓋到軸的徑向和軸向跳動的測量

測量 電機的放置。,時，千分表的表架可通過其磁性表座固定在軸延伸部分上。但有一個問題需要注意，就是由于所用軸承徑向間隙的存在，如果測量時將被測電機水平放置，轉子在其重力作用下會下沉，導致其軸線偏離中心位置(理論偏差值為所用軸承徑向間隙的一半)，導致測量值的方法誤差，會帶來一定的困難，甚至?xí)`判最終結果。公認的放置方法是將被測電機的法蘭端蓋向上放置，使電機軸線垂直于地面。

測量方法。在磁性儀表框架上安裝了一級精度的千分表。磁力計底座吸在軸伸上(確保吸附牢固)。

(1)法蘭端蓋測量電機軸徑向圓跳動的方法。將千分表的探頭靠在法蘭端蓋的側面，調整好千分表的位置和測量力后，將千分表固定在一個位置，并調整儀表蓋，使其指針指向零位。用手慢慢轉動轉軸，記錄千分表指示的最大值和最小值。兩個值之間的差值(即刻度盤指針的擺動范圍)是法蘭端蓋與電機軸的徑向圓跳動值。

(2)法蘭端蓋測量電機軸端面圓跳動的方法。測量法蘭端蓋端面到電機軸線的圓跳動的方法與測量徑向的方法基本相同，只是千分表的探頭要放在端面的端面上。
