電機速度和轉差率的測量和計算

各種電機測試都可能涉及到測量轉速的問題。對于交流異步電動機，應測量或計算轉差率。而滑差測量在大多數情況下與測速有關。一般直接用轉速表測量電機轉速，對于交流異步電機，也可以通過測量工頻和轉差率來獲得。

測量數據是結果，原則上理解分析是深度解讀。今天沈女士就交流異步電動機的轉速和轉差率的關系和大家做一個簡單的交流。

交流異步電機轉速和轉差率

轉差率

交流異步電動機的轉差率s(%)是這類電動機極其重要的性能參數。它是轉子速度n(r/min)與定子旋轉磁場速度之差的百分比，即同步速度ns(r/min)，由公式(1)計算。

測量轉速間接計算法

(1)由電機的極數p和電源的頻率f(Hz)計算定子旋轉磁場的同步轉速ns(r/min)，按公式(2)計算。電源的頻率是可以額定的，如果要精確計算，就要用頻率計測量。(2)用轉速表測量電機的轉速n(r/min)。(3)通過公式(1)計算被測電機的滑差s。

閃光測速法

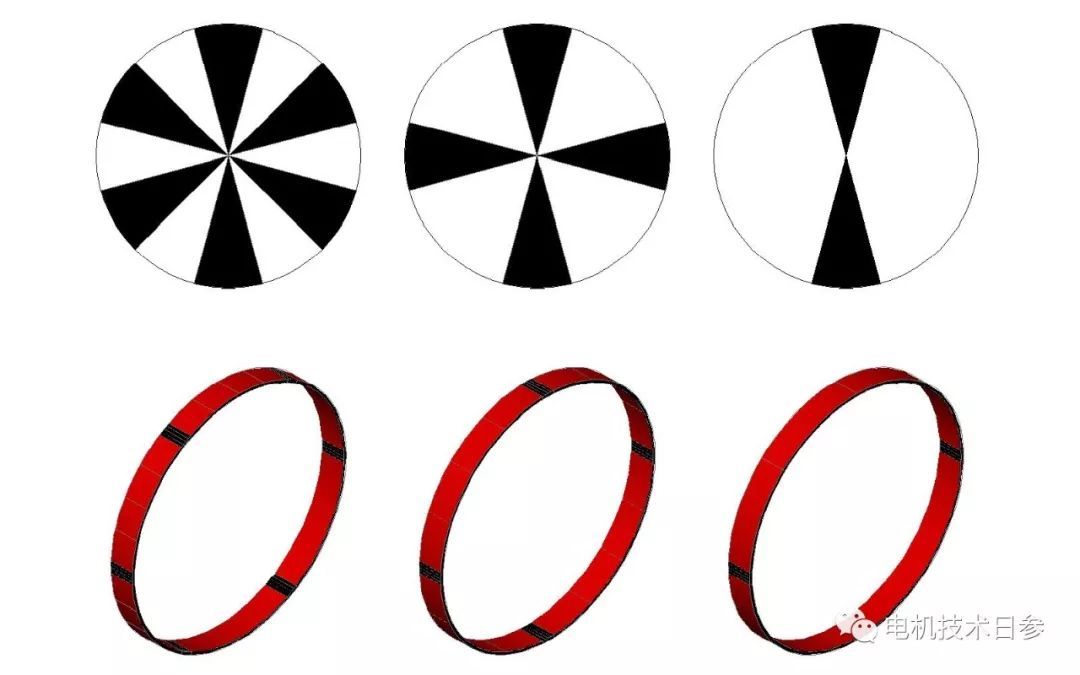

(1)安裝在被測電機軸伸端的皮帶輪端面或聯軸器側面應涂有黑白扇形面或十字槽，扇形段數與電機極數相同，如下圖所示。

(2)使用與被測電機電源相同的熒光燈照亮涂漆部分。此時，如果電機通電，皮帶輪端面或聯軸器側面的白線將緩慢旋轉。

(3)設定電機負載后，用秒表記錄白色軌道旋轉n圈所需的時間。

(4)通過公式(3)計算被測電機的滑差s(%)。

線圈感應法

(1)在電機底座旁放置一個鐵芯2000匝以上的多匝線圈，線圈兩端連接一個中心位置為零的磁電式毫伏表或電流表。(2)電機通電時，連接的儀表指針會圍繞中心位置在一定周期內來回擺動。用秒表記錄手表指針擺動n次所需的時間。擺動一次的概念是指針從中心位置(0刻度位置)向一側擺動到最大，然后回到中心位置；然后向另一側擺動到最大，然后回到中間位置。(3)通過公式(4)計算被測電機的轉差率。

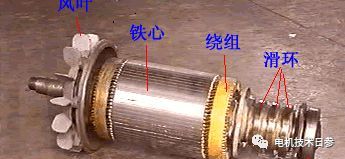

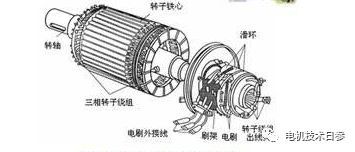

繞線轉子電機轉差率的儀表測量計算法

這種方法只能用于無刷繞線轉子電機，在加載過程中可以通過轉子的外導體引出。有兩種測試方法。

(1)在電機轉子的兩相電刷之間連接一個中心位置為零的磁電指針毫伏表(此時轉子的三相繞組已被外部短路開關短路)。電機帶負荷運轉時，儀表指針會圍繞中心位置在一定周期內來回擺動。用秒表記錄儀器指針擺動n次的時間t(s)。使用公式(4)計算被測電機的滑差s(%)。

特別提示：在電機起動過程中，轉子繞組產生的電壓將很高，儀表不可接入，可通過開關調節；另外，若儀表指針擺動幅度太大，可串接一個分壓電阻。

(2)用指針式鉗形電流表測量轉子的第一相電流。由于轉子電流的頻率很低，電流表的指針會在某個位置來回擺動。用秒表記錄手表指針擺動n次所需的時間。使用公式(4)計算被測電機的滑差s(%)。

轉速的間接測量方法

交流異步電動機的轉速可以用上述轉速表直接測量。在沒有轉速表的情況下，可以使用上述滑差測量方法獲得。在獲得滑差s的值之后，通過使用公式(1)的轉換公式來計算電機轉子的轉速n(r/min)。
